آموزش دستور Chamfer برای ایجاد پخ ها در اتوکد
آموزش Chamfer برای ایجاد پخ ها در اتوکد
در اتوکد ابزار Chamfer یکی از تکنیک های ضروری برای طراحی است که به شما امکان می دهد گوشه های تیز را به پخ های صاف و جذاب تبدیل کنید. در این آموزش اتوکد به زبان ساده و دوستانه نحوه استفاده از این ابزار را بررسی می کنیم و نکات کاربردی را برای شما ارائه می دهیم.
چرا Chamfer مهم است؟
ابزار Chamfer به ویژه در پروژه های طراحی صنعتی و معماری کاربرد دارد. گوشه های پخ خورده باعث افزایش ایمنی زیبایی و حتی عملکرد بهتر قطعات می شوند.
Chamfer چیست؟
Chamfer به معنای برش مورب گوشه هاست که در طراحی دوبعدی و سه بعدی به کار می رود. این ابزار برخلاف Fillet (گرد کردن گوشه ها) خطوط صاف ایجاد می کند.
مراحل اجرای Chamfer در اتوکد
۱. فعال سازی ابزار Chamfer
- ابزار Chamfer را از تب Modify انتخاب کنید یا دستور CHAMFER را تایپ کنید و Enter بزنید.
۲. تنظیم فاصله ها
- فاصله پخ ها را با دستور D (Distance) تعیین کنید. مقدار اول و دوم را وارد کنید تا طول پخ مشخص شود.
۳. انتخاب خطوط
- دو خطی را که می خواهید پخ شود انتخاب کنید. Chamfer به طور خودکار گوشه را اصلاح می کند.
- استفاده از Chamfer Angle
- اگر زاویه Chamfer برایتان مهم است می توانید دستور CHA را برای تنظیم زاویه استفاده کنید.
نکات پیشرفته
- از پیش نمایش استفاده کنید : قبل از اعمال Chamfer از پیش نمایش نتیجه اطمینان حاصل کنید.
- ترکیب Chamfer و Fillet : ترکیب این دو ابزار طراحی های جذاب تری ایجاد می کند.
جدول تفاوت Chamfer و Fillet
| ویژگی | Chamfer | Fillet |
| نوع گوشه | صاف | گرد |
| کاربری اصلی | طراحی صنعتی و معماری | طراحی اجزای نرم و ارگونومیک |
| نحوه اعمال | زاویه یا طول | شعاع |
کاربردهای Chamfer
- طراحی لبه های میز و صندلی برای جلوگیری از بریدگی.
- استفاده در قطعات صنعتی برای هم پوشانی بهتر.
- زیبایی شناسی در معماری برای ایجاد طراحی های مدرن و مینیمال.
تمرین پیشنهادی
- یک مربع طراحی کنید.
- با استفاده از Chamfer یکی از گوشه ها را با فاصله ۵ و دیگری را با زاویه ۴۵ درجه پخ کنید. تفاوت نتایج را بررسی کنید.
مشکلات متداول و راه حل ها
- پخ نامتناسب : اطمینان حاصل کنید که فاصله ها را درست وارد کرده اید. از دستور Undo برای بازگشت استفاده کنید.
- خطوط غیرفعال : اگر خطوط انتخابی در Chamfer فعال نشدند مطمئن شوید که آن ها هم سطح هستند.
نتیجه گیری
ابزار Chamfer یکی از ابزارهای کاربردی و مهم در طراحی دوبعدی و سه بعدی است. با تسلط بر این تکنیک می توانید طراحی های حرفه ای تر و زیباتری داشته باشید.
پرسش و پاسخ
۱. آیا Chamfer فقط برای خطوط صاف است؟
خیر می توانید آن را برای خطوط منحنی نیز به کار ببرید.
۲. چگونه از Chamfer در طراحی سه بعدی استفاده کنم؟

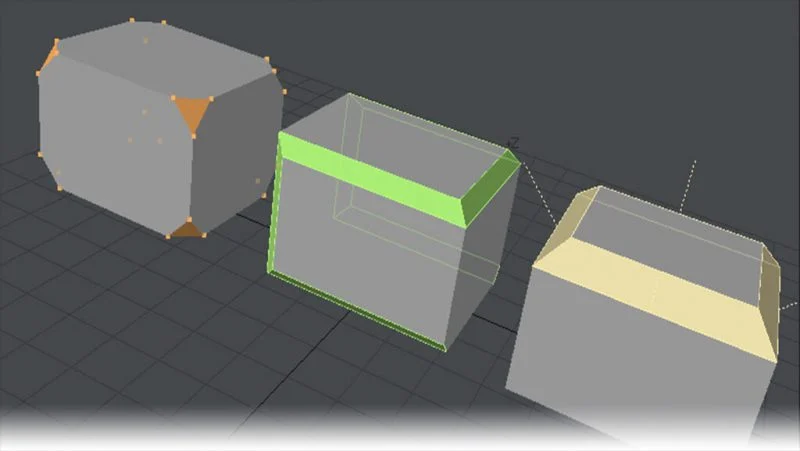

در حالت سه بعدی ابزار Chamfer برای لبه ها نیز قابل استفاده است.
۳. آیا می توان مقدار Chamfer را بعد از اعمال تغییر داد؟
خیر باید آن را حذف کرده و دوباره اعمال کنید.
امیدواریم این راهنما کمک کند که ابزار Chamfer را به بهترین نحو یاد بگیرید و استفاده کنید. حالا نوبت شماست که اتوکد را باز کنید و دست به کار شوید! 🌟
