بهترین روش های اجرای لوله کشی پنج لایه نیوپایپ و سوپرپایپ

نحوه اجرای لوله کشی پنج لایه : آموزش جامع و کاربردی

لوله کشی پنج لایه به دلیل ویژگی های بی نظیرش مانند دوام بالا مقاومت حرارتی و قابلیت استفاده در پروژه های مختلف صنعتی و خانگی به یکی از فناوری های محبوب در صنعت لوله کشی تبدیل شده است. در این مقاله با اصول عملکرد اجزای اصلی کاربردها و نکات مهم در اجرای این نوع لوله کشی آشنا می شویم. همچنین به برخی از استانداردهای بین المللی و تکنولوژی های پیشرفته اشاره خواهیم کرد.

لوله کشی پنج لایه چیست؟

لوله های پنج لایه ترکیبی از مواد پلیمری و فلزی هستند که ساختاری منحصربه فرد دارند. این لایه ها به صورت متناوب از پلیمر آلومینیوم و چسب های مخصوص تشکیل شده اند. مزیت اصلی این ساختار کاهش وزن افزایش انعطاف پذیری و مقاومت در برابر حرارت و فشار است.

در حال حاضر اجرای لوله کشی پنج لایه در بسیاری از ساختمانها, جهت لوله کشی پکیج, لوله کشی آب سرد و گرم و دیگر سیستم های آبرسانی و گرمایشی استفاده میشود.

روش های اجرای لوله کشی پنج لایه

3 مطلب در انتخاب روشها وجود دارد که بایستی به آنها توجه کنیم.

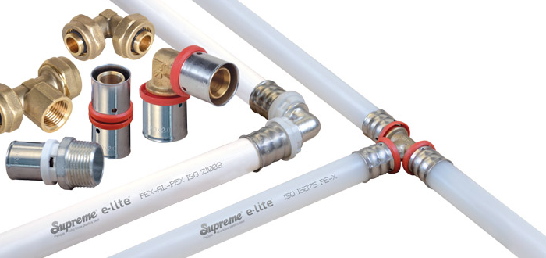

مساله اول انتخاب نوع اتصالات است. لوله های پنج لایه با 3 نوع اتصالات پرسی,کوپلی و کلمپی قابل اجرا هستند. برای کاهش هزینه ها معمولا در ساختمان های بزرگ از اتصالات پرسی استفاده میکنند.

مساله بعدی انتخاب نوع و مسیر لوله کشی است. لوله کشی انشعابی و کلکتوری از روش های قابل اجرا با لوله کشی پنج لایه هستند.

مورد دیگر انتخاب روکار یا توکار بودن لوله کشی پنج لایه است که در انتخاب اتصالات و حتی سایز لوله کشی نیز موثر است.

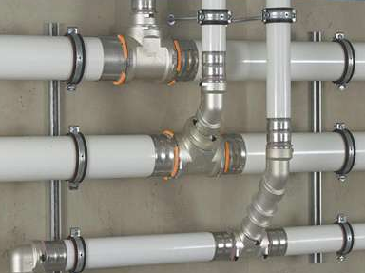

لوله کشی پنج لایه پرسی

این اتصالات بین 10 تا 20 درصد ارزان تر از اتصالات کوپلی و کلمپی هستند. از لحاظ کیفی نیز تفاوت چندانی بین این دو مدل وجود نداشته و در حجم زیاد, سرعت اجرای لوله کشی پرسی نیز بیشتر است. اتصالات پرسی در سایزهای 16, 20 , 25 , 32 , 40 , 50 , 63 , 75 , 90 و 110 تولید میشوند.

برای اجرای این مدل لوله کشی حتما بایستی از دستگاه پرس مخصوص لوله پنج لایه استفاده کرد. سه نوع دستگاه پرس مکانیکی, هیدرولیکی و اتوماتیک شارژی وجود دارد. اما به دلیل گران قیمت بودن معمولا در کارهای خرده کاری از این مدل کمتر استفاده شده و تعداد لوله کش هایی که دارای این دستگاه خاص هستند بسیار کم است.

برای خرید و کسب اطلاعات بیشتر در  مورد انواع و مدل های اتصالات پرسی با فروشگاه لوله و اتصالات پایپ بازار نمایندگی نیوپایپ در تهران تماس بگیرید.

لوله کشی پنج لایه کوپلی

لوله کشی پنج لایه با اتصالات کوپلی بسیار راحت و ساده است. برای لوله کشی با اتصالات کوپلی فقط نیاز به یک برقو و آچار فرانسه است. اجرای لوله کشی پنج لایه در حد یکی دو واحد با این مدل لوله کشی بسیار به صرفه است, اما به علت اینکه اتصالات کوپلی کمی گران قیمت تر از اتصالات پرسی هستند در اجرای لوله کشی ساختمان های بزرگ کمتر از این مدل لوله کشی استفاده میشود.

مساله بعدی این است که اتصالات کوپلی از سایز 16 تا 32 در 4 سایز تولید میشوند و با افزایش سایز از 40 تا 63 بایستی از اتصالات کلمپی استفاده شود.

لوله کشی با اتصالات کلمپی

اتصالات کلمپی تقریبا شبیه به اتصالات کوپلی هستند, با این تفاوت که برای جلوگیری از در رفتن لوله از اتصالات یک پیچ مهره جانبی در قسمت نگهدارنده محل اتصال به لوله نصب میشود. کار با اتصالات کلمپی کمی نیروی بدنی بالا و برقوی مخصوص هر سایز را طلب میکند.

لوله کشی پنج لایه کلکتوری

لوله‌کشی کلکتوری یک روش برای تقسیم جریان آب یا شوفاژ( گرمایش از کف) به قسمت‌های مختلف یک سیستم لوله‌کشی است. در این روش از کلکتورها (مجموعه‌ای از لوله‌ها و اتصالات) برای هدایت آب یا سیال گرمایشی به بخش‌های مختلف ساختمان یا سیستم استفاده می‌شود. مزیت اصلی این نوع لوله‌کشی این است که می‌توان جریان آب را به طور یکنواخت و متوازن در تمام قسمت‌های سیستم تقسیم کرد، و همچنین تعمیرات یا نگهداری یک بخش از سیستم به راحتی می‌تواند بدون تاثیر بر دیگر قسمت‌ها انجام شود.

این سیستم معمولاً در ساختمان‌های بزرگ، کارخانه‌ها، یا سیستم‌های گرمایش و سرمایش استفاده می‌شود. در حال حاضر لوله کشی کلکتوری آب سرد و گرم و شوفاژ فقط با لوله های پنج لایه قابل اجراست.

در این روش لوله های پنج لایه از کلکتور مستقیما بدون استفاده از هیچ اتصالی به مقصد یعنی شیرآلات و رادیاتور کشیده میشوند. در این روش اتصالاتی نظیر سه راهی و زانویی و بوشن حذف میشوند اما مصرف لوله بیشتر از روش های سنتی است.

لوله کشی انشعابی با لوله پنج لایه

در لوله کشی انشعابی یک لوله اصلی در مسیر حرکت کرده و در هر نقطه ای که نیاز به نصب تجهیزاتی نظیر شیرآلات و شوفاژ باشد, توسط یک سراهی منشعب میشود. این روش یک شیوه سنتی در لوله کشی محسوب میشوند.

مراحل اجرای لوله‌کشی پنج لایه پرسی:

1. انتخاب لوله و اتصالات مناسب: ابتدا باید لوله‌های پنج لایه با قطر و طول مناسب را انتخاب کنید. اتصالات نیز باید به صورت پرسی (که معمولاً از جنس برنج است) باشند تا در زمان نصب، به خوبی به لوله‌ها متصل شوند.

2. برش لوله‌ها: با استفاده از یک ابزار مخصوص برش لوله (که به آن لوله‌بر می‌گویند)، لوله‌ها را به اندازه‌های مورد نیاز برش دهید. برش باید دقیق و صاف باشد تا اتصال به اتصالات به درستی انجام شود.

3. برداشتن لایه‌های اضافی: لایه آلومینیومی و چسبی از لوله‌ها باید با دقت برداشته شود تا لایه داخلی و خارجی لوله به خوبی در دسترس قرار گیرد. این کار معمولاً با استفاده از ابزار مخصوص یا چاقوی لوله‌کشی انجام می‌شود.

4. قرار دادن اتصالات: اتصالات پرسی باید به درستی به لوله‌ها متصل شوند. این اتصالات معمولاً به صورت مهره‌ای طراحی شده‌اند که بر روی لوله قرار می‌گیرند و با استفاده از ابزار پرسی (که به صورت دستی یا برقی عمل می‌کند) فشرده می‌شوند تا اتصال محکم و ضد نشت ایجاد شود.

5. پرچ کردن یا پرس کردن: پس از قرار دادن اتصالات در جای خود، از دستگاه پرس استفاده می‌شود تا اتصالات به لوله‌ها فشرده شوند. این کار باعث ایجاد یک اتصال محکم و ایمن می‌شود.

6. آزمایش نشت: پس از انجام نصب، باید سیستم لوله‌کشی را از نظر نشت تست کنید. این تست معمولاً با استفاده از فشار آب و یا هوای فشرده انجام می‌شود تا اطمینان حاصل شود که هیچ گونه نشت یا مشکلی در اتصال‌ها وجود ندارد.

7. پوشاندن و نصب نهایی: پس از اتمام نصب و اطمینان از سلامت سیستم، لوله‌کشی در داخل دیوار یا زیر سقف قرار می‌گیرد و در نهایت به سیستم‌های مختلف متصل می‌شود.

جهت آشنایی با اتصالات پنج لایه به نمایندگی سوپرپایپ تهران مراجعه فرمایید.

نکات مهم:

• تمیز بودن لوله‌ها و اتصالات: قبل از نصب، از تمیز بودن لوله‌ها و اتصالات مطمئن شوید تا هیچ‌گونه خاک یا آلودگی در محل اتصال وجود نداشته باشد.
• استفاده از ابزار صحیح: برای پرس کردن اتصالات از ابزار استاندارد و مناسب استفاده کنید تا اتصالات به درستی فشرده شوند.
• دقت در برش لوله‌ها: برش دقیق لوله‌ها باعث می‌شود که اتصالات به راحتی و با ایمنی بیشتری انجام شوند.

لوله کشی پنج لایه با اتصالات کوپلی

نحوه اجرای لوله کشی پنج لایه با اتصالات کوپلی شبیه نوع پرسی است. فقط طریقه وصل کردن لوله با اتصال متفاوت است.

برای اجرای لوله کشی کوپلی بعد از اندازه گیری و برش , محل اتصال لوله به اتصالات برقو یا کالیبره میشوند.

مهره کوپل را از اتصال جدا کرده و داخل لوله می اندازیم. سپس حلقه کوپل لبه لوله قرار گرفته و توسط برقو لبه لوله را کالیبره میکنیم. این کار برای جلوگیری از تکان خوردن حلقه ضروری است.

سپس اتصال کوپلی را به داخل لوله فرو کرده و مهره را روی اتصال سفت میکنیم.

اجزای اصلی لوله های پنج لایه

1. لایه داخلی پلیمر (PEX یا PERT) : مقاوم در برابر خوردگی و رسوب گذاری.
2. چسب داخلی : اتصال بین لایه داخلی و لایه آلومینیوم.
3. لایه آلومینیوم : جلوگیری از نفوذ اکسیژن و حفظ شکل لوله.
4. چسب خارجی : اتصال لایه آلومینیوم به لایه خارجی.
5. لایه خارجی پلیمر : حفاظت در برابر آسیب های فیزیکی.

اصول عملکرد لوله های پنج لایه

این لوله ها بر پایه انتقال حرارت بهینه و حفظ فشار بالا طراحی شده اند. لایه آلومینیومی نقش کلیدی در جلوگیری از نفوذ اکسیژن و ایجاد خوردگی در سیستم های حرارتی دارد. همچنین مقاومت لایه های پلیمری در برابر دماهای بالا این لوله ها را برای سیستم های گرمایشی و سرمایشی ایده آل می کند.

کاربردهای صنعتی لوله کشی پنج لایه

• سیستم های گرمایش از کف : به دلیل مقاومت حرارتی بالا و انعطاف پذیری عالی.
• لوله کشی آب سرد و گرم : برای ساختمان های مسکونی و تجاری.
• انتقال سیالات در صنایع شیمیایی و غذایی : به دلیل مقاومت در برابر خوردگی.
• سیستم های تهویه مطبوع : کاهش افت فشار و کارایی بالا.

ابزارها و تجهیزات مورد نیاز

1. قیچی مخصوص لوله پنج لایه : برش تمیز و دقیق.
2. دستگاه کالیبره : اطمینان از هم مرکزی لوله و اتصالات.
3. پرس اتصالات : برای فیکس کردن قطعات.
4. دستگاه خم کن لوله : ایجاد زوایای دقیق بدون آسیب به ساختار لوله.

مراحل اجرای لوله کشی پنج لایه

۱. طراحی و برنامه ریزی

• نقشه دقیق مسیر لوله کشی را تهیه کنید.
• محل اتصالات و انشعابات را مشخص نمایید.

۲. برش لوله

• با قیچی مخصوص لوله را به طول موردنیاز ببرید.
• لبه های برش را با کالیبره صاف کنید تا از نشتی جلوگیری شود.

۳. نصب اتصالات

• سر لوله را با دستگاه مخصوص کالیبره کنید.
• اتصال مناسب را انتخاب کرده و با دستگاه پرس آن را محکم کنید.

۴. آزمایش فشار

• قبل از بهره برداری سیستم را با فشار آب یا هوا تست کنید.
• هرگونه نشتی یا مشکل را رفع نمایید.

مزایای لوله کشی پنج لایه

ویژگی	توضیحات
مقاومت بالا	در برابر فشار حرارت و خوردگی.
نصب آسان	با ابزارهای استاندارد و وزن سبک لوله ها.
طول عمر بالا	بیش از ۵۰ سال در شرایط مناسب.
کاربرد چندمنظوره	در صنایع مختلف از گرمایش تا تهویه مطبوع.

مقایسه با لوله کشی سنتی

ویژگی	لوله کشی پنج لایه	لوله کشی فلزی/پلاستیکی
مقاومت حرارتی	بسیار بالا	متوسط
انعطاف پذیری	عالی	کم
طول عمر	طولانی	کوتاه تر
هزینه نصب	مناسب با توجه به کیفیت	ارزان تر ولی کم دوام

نکات فنی مهم

• از ابزارهای مناسب برای برش و پرس استفاده کنید.
• حتماً استانداردهای ملی و بین المللی (مانند ISO ۲۱۰۰۳) را رعایت کنید.
• دمای کاری لوله ها را مطابق مشخصات سازنده بررسی کنید.

مثال های عملی از کاربردهای صنعتی

• در پروژه های ساختمان سازی پیشرفته از این لوله ها برای گرمایش از کف استفاده می شود.
• در صنایع داروسازی برای انتقال سیالات حساس از این سیستم بهره می گیرند.
• در سیستم های آب رسانی شهری به دلیل دوام بالا و نیاز به تعمیرات کمتر محبوبیت دارند.

تجربه شخصی در خرید و استفاده

چندی پیش برای یک پروژه خانگی از این لوله ها استفاده کردم. ابتدا قیمت ها کمی بالاتر از سیستم های معمولی به نظر می رسید اما پس از اجرای کار کیفیت و راحتی نصب واقعاً من را شگفت زده کرد. علاوه بر این با استفاده از استانداردهای جدید هزینه های تعمیرات به شدت کاهش یافت.

نتیجه گیری

لوله کشی پنج لایه با توجه به ویژگی های برجسته ای که دارد گزینه ای بی نظیر برای پروژه های ساختمانی و صنعتی است. انتخاب این سیستم نه تنها موجب کاهش هزینه های نگهداری می شود بلکه بهره وری و کارایی را نیز افزایش می دهد.

پرسش های متداول

۱. آیا لوله های پنج لایه برای پروژه های صنعتی مناسب هستند؟
بله به دلیل مقاومت بالا و طول عمر طولانی این لوله ها در صنایع مختلف از جمله نفت گاز و ساختمان سازی استفاده می شوند.

۲. چگونه می توان از صحت نصب اطمینان حاصل کرد؟
آزمایش فشار با آب یا هوا یکی از بهترین روش ها برای اطمینان از عدم نشتی در سیستم است.

۳. آیا نصب این لوله ها به مهارت خاصی نیاز دارد؟
بله نصب این لوله ها به ابزارهای تخصصی و آشنایی با اصول فنی نیاز دارد.
