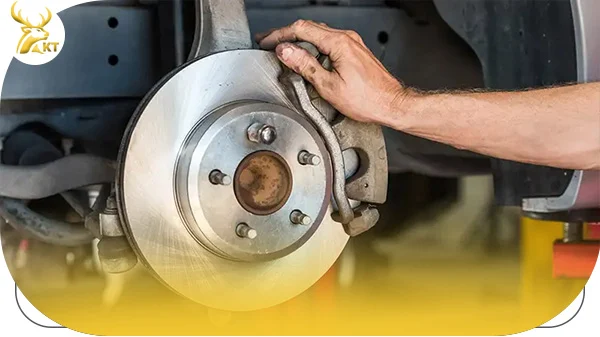

دیسک چرخ کامیون چیست

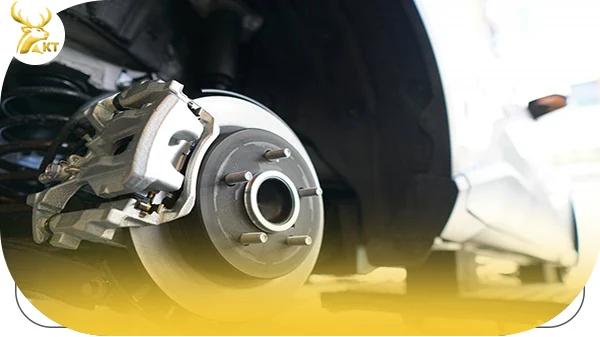

دیسک چرخ کامیون که به عنوان روتور ترمز نیز شناخته می شود قطعه ای دایره ای شکل است که به توپی چرخ متصل شده و با چرخش چرخ به همراه آن می چرخد. وظیفه اصلی دیسک ترمز تبدیل انرژی جنبشی کامیون به انرژی حرارتی از طریق اصطکاک با لنت های ترمز است. این فرآیند اصطکاکی نیروی لازم برای کاهش سرعت و توقف کامیون را فراهم می آورد. در صورتی که برای خرید انواع قطعات یدکی ماشین به راهنمایی نیاز دارید، می توانید از مجموعه کارن تریلر کمک بگیرید.

اهمیت دیسک چرخ در صنعت خودروسازی سنگین

اهمیت دیسک چرخ کامیون در صنعت خودروسازی سنگین را نمی توان دست کم گرفت. سیستم های ترمز دیسکی به ویژه در کامیون ها و وسایل نقلیه سنگین به دلایل متعددی نسبت به سیستم های ترمز کاسه ای (Drum Brake) ارجحیت دارند :

• عملکرد ترمزگیری برتر : دیسک های ترمز به دلیل طراحی بازتر و سطح تماس بیشتر با هوا دفع حرارت بهتری دارند. این ویژگی در ترمزگیری های مکرر و سنگین که در کامیون ها رایج است از کاهش کارایی ترمز (Brake Fade) ناشی از گرمای بیش از حد جلوگیری می کند و عملکرد ترمزگیری پایدار و مطمئن تری را ارائه می دهد.
• پاسخگویی سریع تر : سیستم های ترمز دیسکی به دلیل ساختار ساده تر و اجزای کمتر پاسخگویی سریع تری نسبت به سیستم های کاسه ای دارند. این امر به ویژه در شرایط اضطراری و موقعیت هایی که نیاز به ترمزگیری ناگهانی است بسیار حیاتی است.
• نگهداری آسان تر : تعویض لنت های ترمز در سیستم های دیسکی به مراتب آسان تر و سریع تر از سیستم های کاسه ای است. این امر زمان توقف کامیون برای تعمیر و نگهداری را کاهش داده و هزینه های عملیاتی را بهینه تر می کند.
• قابلیت اطمینان بالاتر : سیستم های ترمز دیسکی به دلیل طراحی بازتر کمتر تحت تأثیر آب و گرد و غبار قرار می گیرند. این ویژگی باعث افزایش قابلیت اطمینان و عمر مفید سیستم ترمز در شرایط مختلف آب و هوایی و جاده ای می شود.

بررسی فنی و عملکرد اجزای سیستم ترمز دیسکی کامیون

سیستم ترمز دیسکی کامیون از اجزای مختلفی تشکیل شده است که هر کدام نقش مهمی در عملکرد کلی سیستم ایفا می کنند :

• دیسک ترمز (Brake Disc/Rotor) : قطعه اصلی سیستم ترمز که نیروی اصطکاک را دریافت می کند. دیسک ها معمولاً از چدن خاکستری آلیاژی یا فولاد با مقاومت بالا ساخته می شوند تا در برابر حرارت و فشارهای شدید ناشی از ترمزگیری مقاومت کنند. طراحی دیسک ها می تواند ساده شیاردار (Slotted) یا سوراخ دار (Drilled) باشد. دیسک های شیاردار و سوراخ دار به منظور بهبود دفع حرارت و گازهای ناشی از اصطکاک لنت و دیسک طراحی شده اند.
• کالیپر ترمز (Brake Caliper) : مجموعه ای شامل بدنه پیستون ها و لنت های ترمز است که بر روی دیسک ترمز قرار می گیرد. کالیپر با دریافت فشار روغن ترمز پیستون ها را به حرکت درآورده و لنت های ترمز را به دیسک فشار می دهد. کالیپرها می توانند شناور (Floating Caliper) یا ثابت (Fixed Caliper) باشند. کالیپرهای شناور رایج تر بوده و از یک یا دو پیستون در یک طرف دیسک استفاده می کنند در حالی که کالیپرهای ثابت از چندین پیستون در دو طرف دیسک بهره می برند و نیروی ترمزگیری قوی تری ارائه می دهند.
• لنت ترمز (Brake Pad) : قطعات اصطکاکی که با دیسک ترمز تماس پیدا کرده و نیروی ترمزگیری را ایجاد می کنند. لنت ها از مواد مختلفی از جمله مواد آلی (Organic) نیمه فلزی (Semi-Metallic) فلزی (Metallic) و سرامیکی (Ceramic) ساخته می شوند. انتخاب نوع لنت به عواملی مانند نوع کاربری کامیون شرایط رانندگی و بودجه بستگی دارد. لنت های نیمه فلزی و فلزی معمولاً برای کامیون های سنگین و کاربری های سخت مناسب تر هستند به دلیل مقاومت بالاتر در برابر حرارت و سایش.
• سیستم هیدرولیک ترمز (Brake Hydraulic System) : شامل سیلندر اصلی ترمز (Master Cylinder) خطوط ترمز (Brake Lines) و روغن ترمز (Brake Fluid) است. این سیستم وظیفه انتقال نیروی فشاری پدال ترمز به کالیپرها را بر عهده دارد. روغن ترمز نقش حیاتی در عملکرد سیستم هیدرولیک ترمز دارد و باید دارای نقطه جوش بالا و ویسکوزیته مناسب باشد تا عملکرد قابل اعتماد در دماهای مختلف را تضمین کند.
• سیستم کمکی ترمز (Brake Assist Systems) : سیستم های پیشرفته ای مانند سیستم ترمز ضد قفل (ABS) سیستم کنترل پایداری الکترونیکی (ESC) و سیستم توزیع الکترونیکی نیروی ترمز (EBD) که به بهبود عملکرد و ایمنی سیستم ترمز کمک می کنند. این سیستم ها با کنترل هوشمندانه نیروی ترمز اعمال شده به هر چرخ از قفل شدن چرخ ها انحراف خودرو و کاهش پایداری در شرایط مختلف رانندگی جلوگیری می کنند.

تحلیل مشخصات فنی و مهندسی دیسک چرخ کامیون

مشخصات فنی و مهندسی دیسک چرخ کامیون نقش تعیین کننده ای در عملکرد ایمنی و طول عمر آن دارند. برخی از مهم ترین این مشخصات عبارتند از :

• جنس دیسک : همانطور که اشاره شد دیسک ها معمولاً از چدن خاکستری آلیاژی یا فولاد ساخته می شوند. چدن خاکستری آلیاژی به دلیل ظرفیت حرارتی بالا و هزینه تولید پایین تر انتخاب رایج تری است. با این حال فولاد به دلیل مقاومت مکانیکی بالاتر و وزن کمتر در کامیون های با عملکرد بالا و کاربری های خاص مورد استفاده قرار می گیرد. در سال های اخیر استفاده از مواد کامپوزیتی سرامیکی نیز در دیسک های ترمز کامیون های لوکس و خاص در حال افزایش است اگرچه به دلیل هزینه بالا کاربرد گسترده ای ندارند.
• ابعاد و اندازه دیسک : قطر و ضخامت دیسک ترمز مستقیماً بر ظرفیت حرارتی و نیروی ترمزگیری سیستم تأثیر می گذارند. دیسک های بزرگ تر و ضخیم تر سطح تماس بیشتری با لنت ها دارند و می توانند حرارت بیشتری را جذب و دفع کنند. ابعاد دیسک ترمز باید متناسب با وزن کامیون نوع کاربری و حداکثر سرعت آن انتخاب شود.
• طراحی دیسک (ساده شیاردار سوراخ دار) : طراحی سطح دیسک بر دفع حرارت دفع گازهای ناشی از اصطکاک و عملکرد ترمزگیری در شرایط مرطوب تأثیر می گذارد. دیسک های شیاردار و سوراخ دار به بهبود این ویژگی ها کمک می کنند اما ممکن است هزینه تولید بالاتری داشته باشند و در برخی موارد عمر مفید لنت ها را کاهش دهند. انتخاب نوع طراحی دیسک باید با توجه به شرایط کاربری کامیون و اولویت های عملکردی انجام شود.
• تلرانس های ابعادی و هندسی : دقت در ابعاد و هندسه دیسک ترمز برای عملکرد صحیح و بدون لرزش سیستم ترمز بسیار مهم است. تاب داشتن دیسک (Rotor Runout) تغییر ضخامت دیسک (Thickness Variation) و ناهمواری سطح دیسک (Surface Roughness) از جمله تلرانس های مهمی هستند که باید در فرآیند تولید و کنترل کیفیت دیسک ترمز به دقت کنترل شوند.
• ضریب اصطکاک (Friction Coefficient) : ضریب اصطکاک بین لنت و دیسک ترمز عامل کلیدی در تعیین نیروی ترمزگیری است. این ضریب به جنس لنت و دیسک دما و فشار بستگی دارد. لنت ها و دیسک های ترمز باید به گونه ای انتخاب شوند که ضریب اصطکاک پایدار و مناسبی را در شرایط مختلف کاری ارائه دهند.
• هدایت حرارتی (Thermal Conductivity) : هدایت حرارتی دیسک ترمز بر سرعت دفع حرارت از دیسک تأثیر می گذارد. مواد با هدایت حرارتی بالا مانند فولاد حرارت را سریع تر منتقل می کنند و به جلوگیری از گرم شدن بیش از حد دیسک و لنت کمک می کنند.

مزایا و معایب دیسک چرخ کامیون از دیدگاه مهندسی و کاربران

مزایای دیسک چرخ کامیون :

• عملکرد ترمزگیری برتر و پایدار : به دلیل دفع حرارت بهتر و پاسخگویی سریع تر دیسک های ترمز عملکرد ترمزگیری مطمئن تر و پایدارتری را در شرایط مختلف رانندگی ارائه می دهند به ویژه در ترمزگیری های مکرر و سنگین.
• مقاومت در برابر Brake Fade : دفع حرارت مؤثرتر دیسک های ترمز احتمال Brake Fade را به طور قابل توجهی کاهش می دهد. Brake Fade به کاهش کارایی ترمز در اثر گرمای بیش از حد دیسک و لنت گفته می شود.
• نگهداری و تعویض آسان تر لنت ها : طراحی سیستم ترمز دیسکی تعویض لنت های ترمز را بسیار ساده تر و سریع تر از سیستم های کاسه ای می کند. این امر زمان توقف کامیون برای تعمیر و نگهداری را کاهش می دهد.
• خود تنظیم بودن (Self-Adjusting) : سیستم های ترمز دیسکی معمولاً خود تنظیم هستند و نیاز به تنظیم دستی فاصله بین لنت و دیسک ندارند. این ویژگی باعث کاهش نیاز به نگهداری و افزایش قابلیت اطمینان سیستم می شود.
• عملکرد بهتر در شرایط مرطوب : دیسک های ترمز به دلیل طراحی بازتر آب و گرد و غبار را به راحتی دفع می کنند و عملکرد ترمزگیری بهتری را در شرایط مرطوب و گلی ارائه می دهند.

معایب دیسک چرخ کامیون :

• هزینه اولیه بالاتر : به طور کلی سیستم های ترمز دیسکی به دلیل پیچیدگی بیشتر و استفاده از مواد با کیفیت بالاتر هزینه اولیه بالاتری نسبت به سیستم های کاسه ای دارند.
• حساسیت بیشتر به خوردگی (در برخی موارد) : برخی از انواع دیسک های ترمز به ویژه دیسک های چدنی ممکن است در شرایط آب و هوایی مرطوب و مناطق ساحلی بیشتر مستعد خوردگی باشند. استفاده از پوشش های محافظ و مواد مقاوم به خوردگی می تواند این مشکل را کاهش دهد.
• سایش سریع تر لنت ها (در برخی کاربری ها) : در برخی از کاربری های سنگین و شرایط رانندگی تهاجمی لنت های ترمز دیسکی ممکن است سریع تر از لنت های کاسه ای ساییده شوند. با این حال با انتخاب لنت های با کیفیت و مناسب برای نوع کاربری می توان این مشکل را به حداقل رساند.
• نیاز به سیستم ترمز دستی جداگانه (در برخی موارد) : در برخی از کامیون ها سیستم ترمز دستی به صورت جداگانه و معمولاً از نوع کاسه ای بر روی محور عقب استفاده می شود. این امر به دلیل محدودیت نیروی ترمز دستی در سیستم های دیسکی است. با این حال سیستم های ترمز دستی دیسکی پیشرفته نیز در حال توسعه و استفاده هستند.

مقایسه با تکنولوژی های مشابه و تحلیل رقبا

در صنعت ترمز کامیون سیستم ترمز کاسه ای (Drum Brake) به عنوان رقیب اصلی سیستم ترمز دیسکی شناخته می شود. سیستم های کاسه ای به دلیل سادگی ساختار و هزینه تولید پایین تر در گذشته بسیار رایج بودند. اما با پیشرفت تکنولوژی و افزایش الزامات ایمنی و عملکرد سیستم های ترمز دیسکی به تدریج جایگزین سیستم های کاسه ای شده اند به ویژه در محور جلو کامیون ها و در برخی موارد در محور عقب نیز.

مقایسه سیستم ترمز دیسکی و کاسه ای کامیون :

ویژگی	ترمز دیسکی	ترمز کاسه ای
عملکرد ترمزگیری	برتر پایدارتر مقاوم تر در برابر Brake Fade	ضعیف تر مستعد Brake Fade عملکرد کمتر پایدار
دفع حرارت	بهتر به دلیل طراحی بازتر	ضعیف تر به دلیل طراحی بسته
پاسخگویی	سریع تر	کندتر
نگهداری	آسان تر تعویض سریع تر لنت ها	دشوارتر زمان برتر برای نگهداری و تعمیر
هزینه اولیه	بالاتر	پایین تر
حساسیت به خوردگی	کمتر (با مواد و پوشش های مناسب)	بیشتر (به دلیل طراحی بسته و تجمع رطوبت)
خود تنظیم بودن	معمولاً خود تنظیم	نیاز به تنظیم دستی
عملکرد در مرطوب	بهتر	ضعیف تر

تکنولوژی های نوین و رقبا :

• سیستم های ترمز الکترونیکی (EBS) : سیستم های EBS به طور فزاینده ای در کامیون های مدرن مورد استفاده قرار می گیرند. این سیستم ها با کنترل الکترونیکی فشار ترمز در هر چرخ عملکرد ترمزگیری را بهینه کرده و با سیستم های ABS و ESC یکپارچه می شوند.
• دیسک های ترمز سرامیکی کامپوزیتی : استفاده از مواد سرامیکی کامپوزیتی در دیسک های ترمز به دلیل وزن سبک تر مقاومت حرارتی بالاتر و طول عمر بیشتر در حال افزایش است. اگرچه هزینه تولید این دیسک ها هنوز بالا است اما در کامیون های خاص و با عملکرد بالا مزایای قابل توجهی ارائه می دهند.
• سیستم های ترمز احیا کننده (Regenerative Braking) : در کامیون های هیبریدی و الکتریکی سیستم های ترمز احیا کننده به کار گرفته می شوند که بخشی از انرژی ترمزگیری را به انرژی الکتریکی تبدیل کرده و به باتری بازمی گردانند. این سیستم ها علاوه بر افزایش کارایی انرژی به کاهش سایش لنت ها و دیسک های ترمز نیز کمک می کنند.

راهکارهای بهینه سازی و کاربردهای عملی

برای بهینه سازی عملکرد و افزایش عمر مفید دیسک چرخ کامیون رعایت نکات زیر ضروری است :

• انتخاب دیسک و لنت مناسب : دیسک و لنت ترمز باید با توجه به نوع کاربری کامیون وزن بار شرایط رانندگی و الزامات عملکردی انتخاب شوند. استفاده از قطعات با کیفیت و استاندارد از برندهای معتبر تضمین کننده عملکرد ایمن و قابل اعتماد سیستم ترمز است.
• نگهداری و بازرسی دوره ای : بازرسی منظم دیسک ها و لنت های ترمز بررسی ضخامت لنت ها بررسی تاب دیدگی و ترک خوردگی دیسک ها و تعویض به موقع قطعات فرسوده از اهمیت بالایی برخوردار است.
• استفاده از روغن ترمز با کیفیت و تعویض منظم : روغن ترمز باید مطابق با مشخصات توصیه شده توسط سازنده کامیون انتخاب شده و به طور منظم طبق برنامه زمانبندی تعویض شود. روغن ترمز کهنه و آلوده می تواند باعث کاهش کارایی سیستم ترمز و خوردگی قطعات شود.
• رعایت اصول رانندگی صحیح : رانندگی با سرعت مطمئنه پرهیز از ترمزگیری های ناگهانی و غیر ضروری استفاده از ترمز موتور در سرازیری ها و توزیع مناسب بار به کاهش فشار بر سیستم ترمز و افزایش طول عمر قطعات کمک می کند.
• توجه به شرایط محیطی : در شرایط آب و هوایی سخت مانند مناطق ساحلی یا جاده های نمکی بازرسی و نگهداری سیستم ترمز باید با دقت بیشتری انجام شود تا از خوردگی و آسیب به قطعات جلوگیری شود.

کاربردهای عملی :

دیسک های چرخ کامیون در طیف گسترده ای از وسایل نقلیه سنگین کاربرد دارند از جمله :

• کامیون های باری سنگین : برای حمل و نقل کالا در مسافت های طولانی و شرایط جاده ای مختلف.
• کامیون های کمپرسی : برای حمل و نقل مصالح ساختمانی و معدنی در شرایط سخت کاری.
• تریلرها و نیمه تریلرها : به عنوان بخشی از سیستم ترمز تریلر برای کنترل و توقف ایمن مجموعه کامیون و تریلر.
• اتوبوس ها و مینی بوس ها : برای حمل و نقل مسافر در شهرها و جاده ها.
• ماشین آلات راهسازی و معدنی : مانند لودرها بیل های مکانیکی و دامپتراک ها که نیاز به سیستم ترمز قوی و قابل اعتماد در شرایط سخت کاری دارند.

نتیجه گیری علمی و جمع بندی نکات کلیدی

دیسک چرخ کامیون به عنوان یک جزء حیاتی در سیستم ترمز وسایل نقلیه سنگین نقش تعیین کننده ای در ایمنی کارایی و قابلیت اطمینان حمل و نقل جاده ای ایفا می کند. مزایای فنی و عملکردی سیستم های ترمز دیسکی از جمله عملکرد ترمزگیری برتر مقاومت در برابر Brake Fade نگهداری آسان تر و پاسخگویی سریع تر آن ها را به انتخاب ارجح در صنعت خودروسازی سنگین تبدیل کرده است.

با وجود هزینه اولیه بالاتر نسبت به سیستم های کاسه ای مزایای بلندمدت دیسک های ترمز از جمله کاهش هزینه های نگهداری افزایش ایمنی و بهبود عملکرد توجیه اقتصادی استفاده از آن ها را در کامیون ها و وسایل نقلیه سنگین فراهم می کند.

در آینده انتظار می رود که با پیشرفت تکنولوژی مواد و سیستم های کنترل الکترونیکی عملکرد و کارایی دیسک های ترمز کامیون بهبود یابد و سیستم های ترمز هوشمند و احیا کننده به طور گسترده تری در این صنعت مورد استفاده قرار گیرند.

پرسش و پاسخ

۱. عمر مفید دیسک چرخ کامیون چقدر است و چه عواملی بر آن تأثیر می گذارند؟

عمر مفید دیسک چرخ کامیون به عوامل متعددی از جمله نوع کاربری کامیون شرایط رانندگی کیفیت دیسک و لنت و نحوه نگهداری بستگی دارد. به طور متوسط دیسک های ترمز کامیون می توانند بین ۱۵۰,۰۰۰ تا ۳۰۰,۰۰۰ کیلومتر یا بیشتر عمر کنند. رانندگی در شرایط سخت ترمزگیری های مکرر و سنگین و عدم نگهداری صحیح می توانند عمر دیسک ها را کاهش دهند. برای افزایش عمر دیسک ها توصیه می شود از لنت های با کیفیت استفاده کنید رانندگی با سرعت مطمئنه داشته باشید و به طور منظم سیستم ترمز را بازرسی و نگهداری کنید.

۲. علائم خرابی دیسک چرخ کامیون چیست و چه زمانی باید دیسک ها را تعویض کرد؟

علائم خرابی دیسک چرخ کامیون می تواند شامل موارد زیر باشد :

• صدای سایش یا خراشیدگی هنگام ترمزگیری : این صدا معمولاً نشان دهنده ساییدگی لنت ها و تماس فلز لنت با دیسک است.
• لرزش یا ارتعاش پدال ترمز و فرمان هنگام ترمزگیری : این علامت می تواند ناشی از تاب دیدگی دیسک ترمز باشد.
• کاهش کارایی ترمز و افزایش مسافت ترمزگیری : این علامت می تواند نشان دهنده ساییدگی بیش از حد دیسک یا لنت باشد.
• خطوط و خراش های عمیق روی سطح دیسک : بازرسی چشمی دیسک ها می تواند نشان دهنده آسیب دیدگی و نیاز به تعویض باشد.
• روشن شدن چراغ هشدار سیستم ترمز ABS/ESC : در برخی موارد خرابی دیسک ترمز می تواند باعث اختلال در عملکرد سیستم های ABS/ESC و روشن شدن چراغ هشدار شود.

در صورت مشاهده هر یک از این علائم باید سیستم ترمز کامیون توسط یک متخصص بررسی شود و در صورت نیاز دیسک های ترمز تعویض گردند. همچنین ضخامت دیسک ترمز باید به طور دوره ای بررسی شود و در صورتی که ضخامت آن به حداقل ضخامت مجاز (مشخص شده توسط سازنده) رسیده باشد دیسک باید تعویض گردد.

۳. آیا استفاده از دیسک های ترمز سرامیکی برای کامیون ها توصیه می شود؟

دیسک های ترمز سرامیکی کامپوزیتی به دلیل وزن سبک تر مقاومت حرارتی بسیار بالاتر و طول عمر بیشتر نسبت به دیسک های چدنی و فولادی مزایای قابل توجهی دارند. با این حال هزینه تولید و خرید دیسک های سرامیکی بسیار بالا است و در حال حاضر استفاده از آن ها در کامیون ها به کاربری های خاص و محدود مانند کامیون های مسابقه ای کامیون های لوکس و یا کامیون هایی که در شرایط بسیار سخت کاری فعالیت می کنند محدود می شود.

برای کامیون های معمولی و کاربری های روزمره دیسک های چدنی یا فولادی آلیاژی با کیفیت مناسب و لنت های ترمز استاندارد عملکرد قابل قبول و ایمن را با هزینه مناسب تر ارائه می دهند. انتخاب نوع دیسک ترمز باید با توجه به بودجه نوع کاربری کامیون و اولویت های عملکردی انجام شود.
